CNC-Fräsen & Nutenziehmaschine
Neben dem professionellen Drehen und Schweißen, ist das Fräsen eines der Haupttätigkeitsfelder der Vogt engineering GmbH.

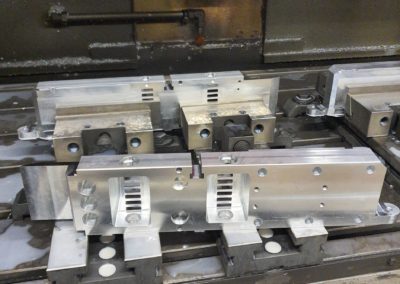

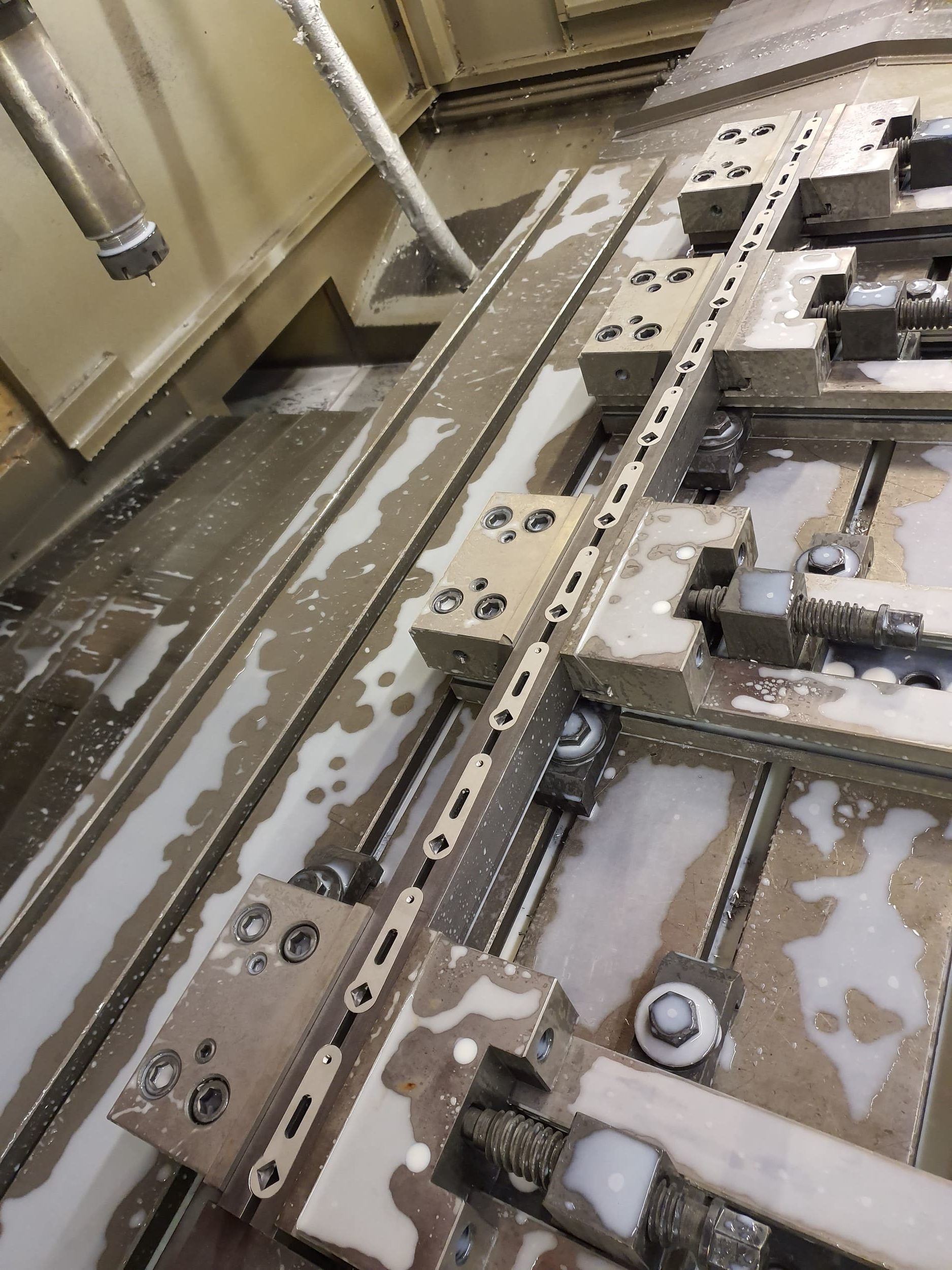

In unserem Metallverarbeitungsbetrieb kommen hochpräzise CNC-Fräsmaschinen zum Einsatz. Die Anwendungsmöglichkeiten reichen dabei von der Oberflächenbearbeitung, bis hin zur Erstellung von komplizierten dreidimensionalen Formen.
Bei Bedarf kommt ein manuell schwenkbarer Fräskopf (auch Messerkopf genannt) zum Einsatz. Dabei handelt es sich um ein leistungsstarkes Fräswerkzeug, welches das Hochgeschwindigkeitszerspanen ermöglicht. Dabei sind die Schnittparameter „Schnittgeschwindigkeit“ und „Vorschubgeschwindigkeit“ um ein Vielfaches höher, als bei herkömmlichen Zerspanungsverfahren. Auf diese Weise kann das Zeitspanvolumen (das in Form von Spänen in einer bestimmten Zeit abgetragene Volumen) maximal optimiert werden. Das Hochgeschwindigkeitszerspanen bietet sich insbesondere an, wenn hohe Anforderungen an Zerspanleistung und Oberflächenqualität gestellt werden, zum Beispiel im Werkzeug- und Formenbau.
In den Fräskopf werden austauschbare Wendeschneidplatten eingesetzt. Die Platten werden im Sinter-Verfahren produziert und verfügen in der Regel über mehrere Schneidkanten. Ihren Namen verdanken die Wendeschneidplatten dem Umstand, dass sie einfach gedreht werden können, wenn eine der Schneiden abgestumpft ist. Die Platten werden am Messerkopf verschraubt und können bei Bedarf schnell und unkompliziert gewechselt werden. So entfällt das bei herkömmlichen Fräsern nötige und regelmäßig wiederkehrende Schärfen der Werkzeugschneiden.

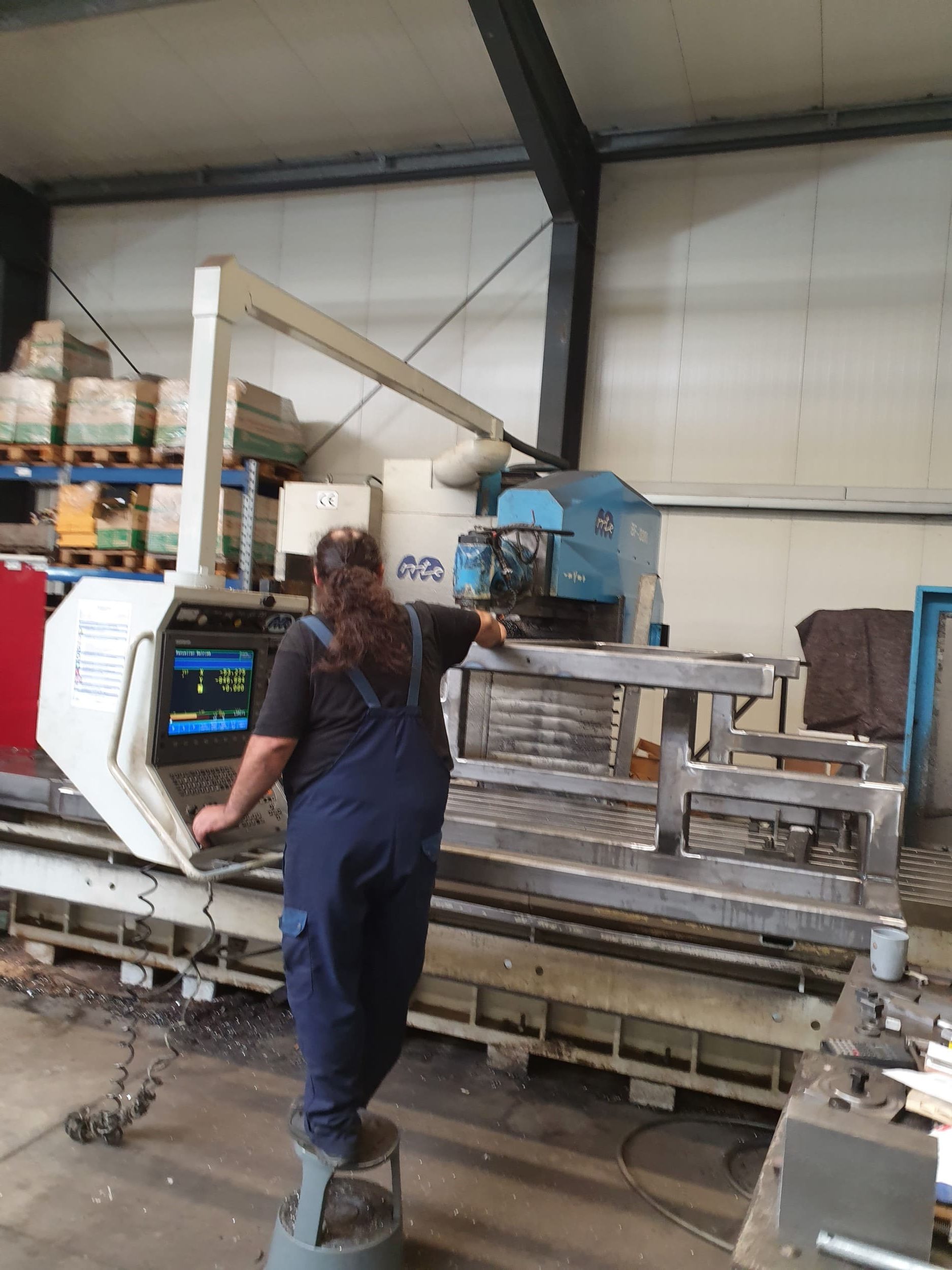

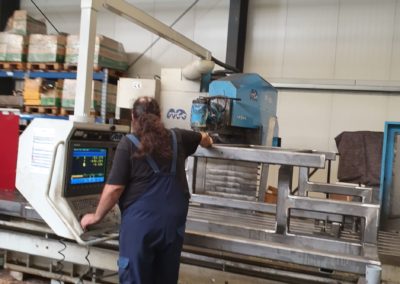

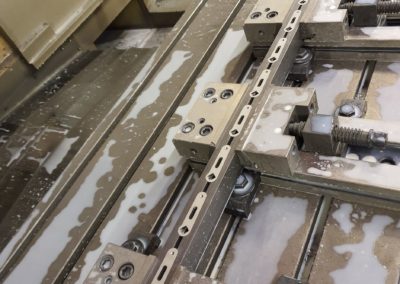

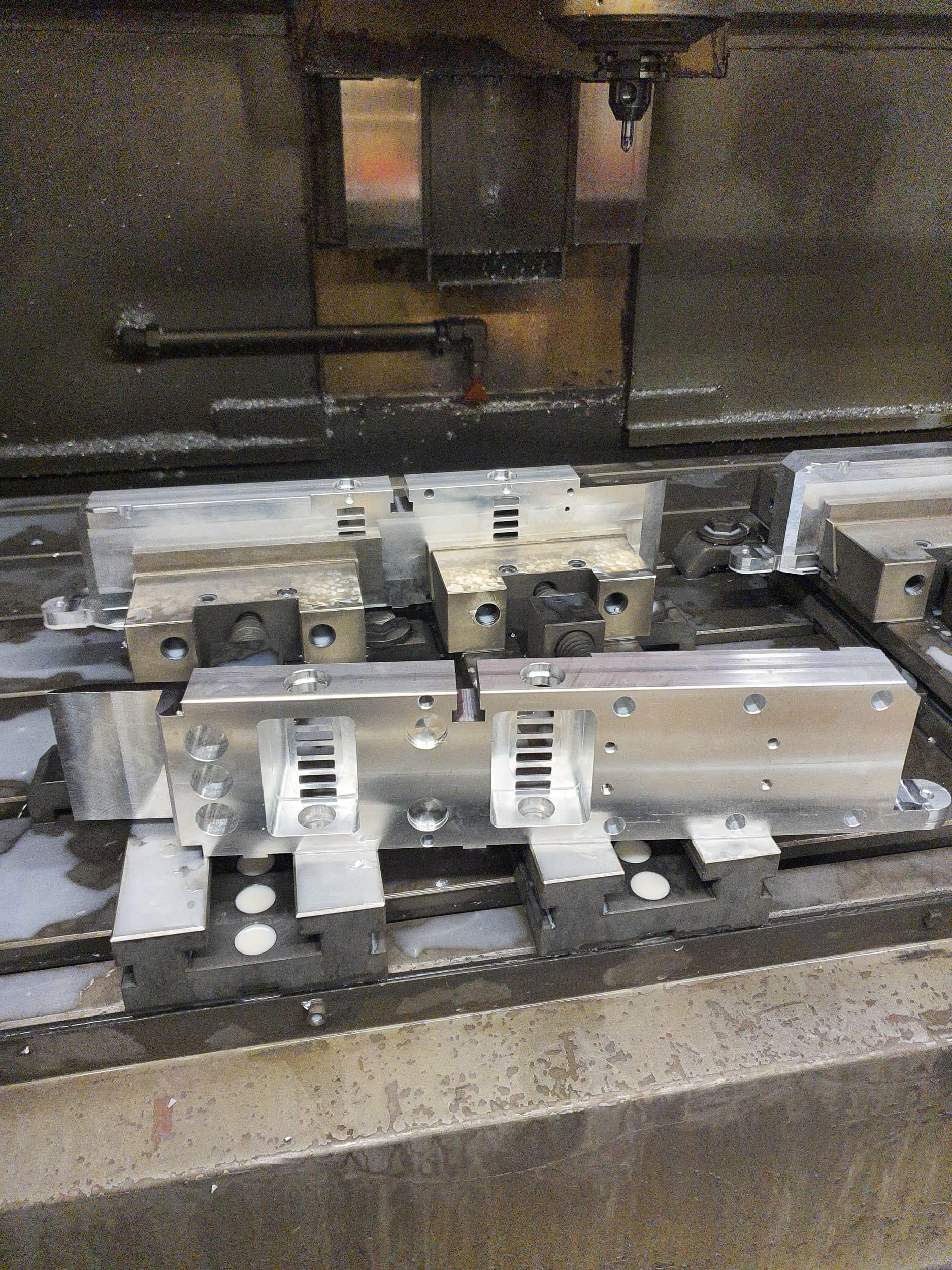

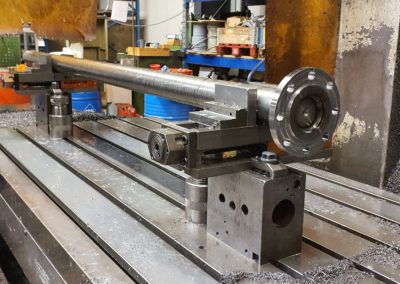

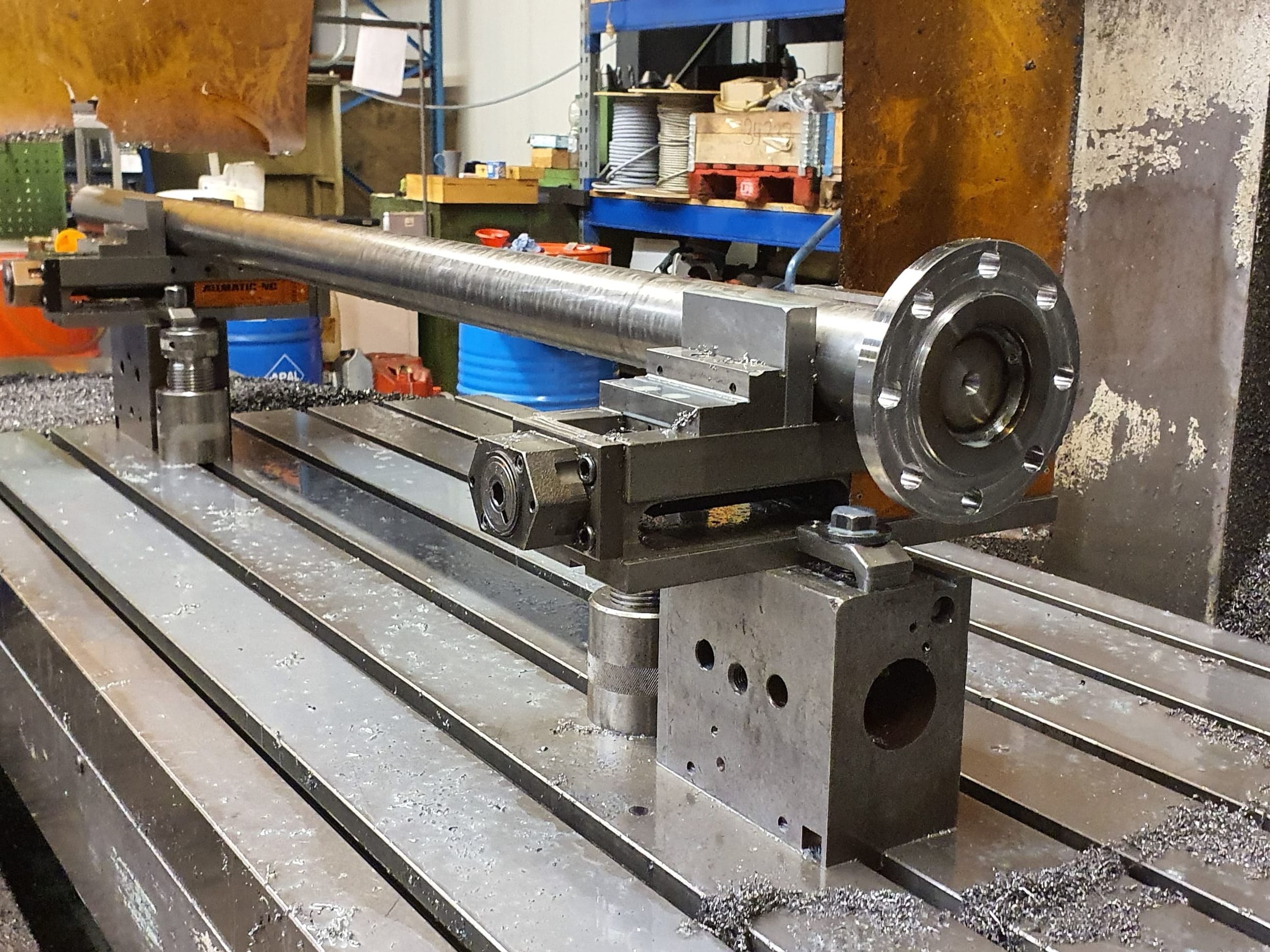

In unserem metallverarbeitenden Betrieb werden CNC-Fräsen unterschiedlicher Größe genutzt. Von ganz klein, bis zur Bettfräse mit großzügigem Verfahrweg (3000 Millimeter X-Achse, 1000 Millimeter Y-Achse und 1000 Millimeter Z-Achse).
Hinzu kommt eine spezielle Nutenziehmaschine (auch als Nutziehmaschine oder Keilnutenziehmaschine bezeichnet) zur Herstellung von Passfedernuten mit einem Nennmaß von bis zu 20 Millimetern. Passfedernuten dienen der Aufnahme von Passfedern, die für eine formschlüssige Welle-Nabe-Verbindung genutzt werden. Eine solche Verbindung dient der effektiven Übertragung von Drehmomenten.
Man spricht vom „Ziehen“ der Nuten, da bei der Keilnutenziehmaschine die Nuten in mehreren vertikalen Doppelhüben mit einem einschneidigen Ziehmesser Span für Span in das Werkstück gezogen werden. Die Nutziehmaschine kann bei Bedarf auch zur Fertigung von Mehrfachnuten, Keilnabenprofilen und Verzahnungen genutzt werden.
Nehmen Sie doch Kontakt zu uns auf, um sich ausführlich zu den vielfältigen Möglichkeiten beraten zu lassen.
